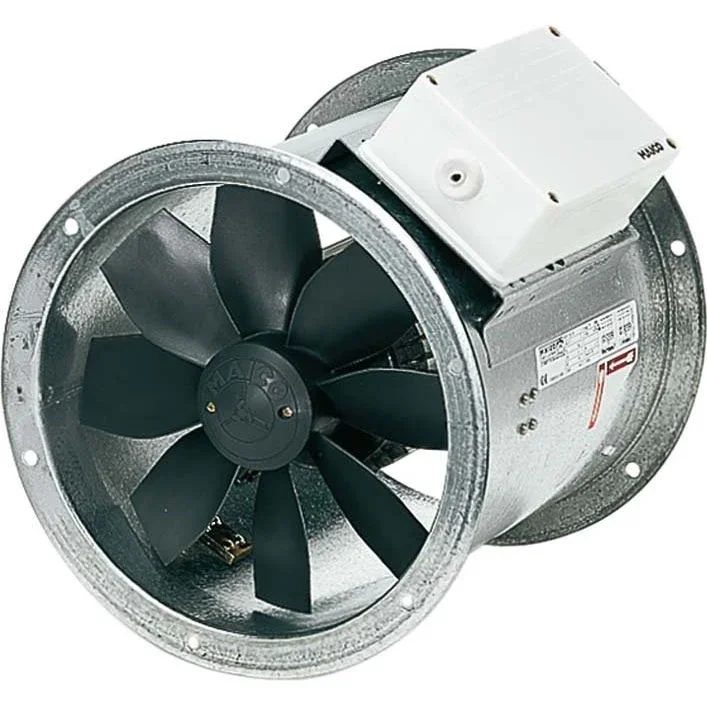

Maico – Ventilator für Rohreinbau Axial-Rohrventilator DZR 60/4 B Drehstrom DN 600

Drehstrom-Ausführung – Axial-Rohrventilator, in Drehstromausführung.Kurzbeschreibung – Rohrhülse aus verzinktem Stahlblech, beidseitig mit Flansch. – 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. – Flanschbohrungen gemäß DIN EN 12220:1998. – Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem: Elastische Verbindungsstutzen, Füße und Schwingungsdämpfer verwenden. – Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. – Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. – Hoher lüftungsseitiger Wirkungsgrad, niedriges Betriebsgeräusch. – Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. – Ventilatoren sind wartungsfrei. – Einbau in jeder Lage möglich.Förderrichtung – Die Förderrichtung ist gekennzeichnet. – Standard Abluftbetrieb, Förderrichtung über Motor saugend.Drehstrommotor – Typenreihe DZR. – Asynchronmotor. – Nicht zur Förderung wasserdampfgesättigter Luft geeignet. – Bemessungsspannung 400 V, 50 Hz. – Hohe Schutzart IP 55. Ausnahme DZR … D IP 54. – Drehzahlsteuerbar. Ausnahme bei Typ DZR 40/2 B. – Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. – Reversierbar. – Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anomaler Förderrichtung. – Thermischer Überlastungsschutz serienmäßig. Ausnahme bei Typ DZR 25/4 D und polumschaltbaren Axial-Rohrventilatoren auf Anfrage erhältlich. – Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25-1 oder den Steuerstromkreis eines Schützes angeschlossen werden. – Polumschaltbare Ventilatoren: Überlastungsschutz mit bauseitig zu beschaffendem Motorvollschutzschalter gewährleisten.Elektrischer Anschluss – Außenliegender Klemmenkasten mit Kabeltüllen.Sicherheitshinweise – Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.Artikel:DZR 60/4 B – Fördervolumen: 14780 m3/h – FördervolumenNenn: 11120 m3/h / im opt. Wirkungsgrad – Druck pfs, Nenn: 160 Pa – im opt. Wirkungsgrad – Drehzahl nNenn: 1350 1/min – im opt. Wirkungsgrad – Drehzahl: 1405 1/min – Laufradtyp: axial – Drehzahlsteuerbar: ja – Reversierbarkeit: ja – Spannungsart: Drehstrom – Bemessungsspannung: 400 V – Netzfrequenz: 50 Hz – Nennleistung: 1390 W / im opt. Wirkungsgrad – INenn: 2,2 A / im opt. Wirkungsgrad – IMax: 3,2 A – Schutzart: IP 55 – Wärmeklasse: F – Polumschaltbar: nein – Netzzuleitung: 7 / 1,5 mm2 – Einbaulage: waagerecht / senkrecht – Material: Stahlblech, verzinkt – Farbe: silber – Gewicht: 36,16 kg – Gewicht mit Verpackung: 40,5 kg – Nennweite: 600 mm – Breite: 710 mm – Höhe: 745 mm – Tiefe: 400 mm – Breite mit Verpackung: 790 mm – Höhe mit Verpackung: 790 mm – Tiefe mit Verpackung: 425 mm – Fördermitteltemperatur bei IMax: 60 °C – Gesamteffizienz e: 56,4 % – Messkategorie: D – Effizienzkategorie: total – Effizienzgrad N: 62,3 – VSD erforderlich: nein – Herstellungsjahr: siehe Typenschild – Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen – PBEP / FördervolumenBEP / Pfs, BEP: 1,17 kW / 13430 m3/h – nBEP: 1380 1/min – spezifisches Verhältnis: ca. 1 – Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung – Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung – Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: – – pf, BEP: 177 Pa – SchallleistungspegelLWA5: 89 dB(A) – Gleichstrommotor: false

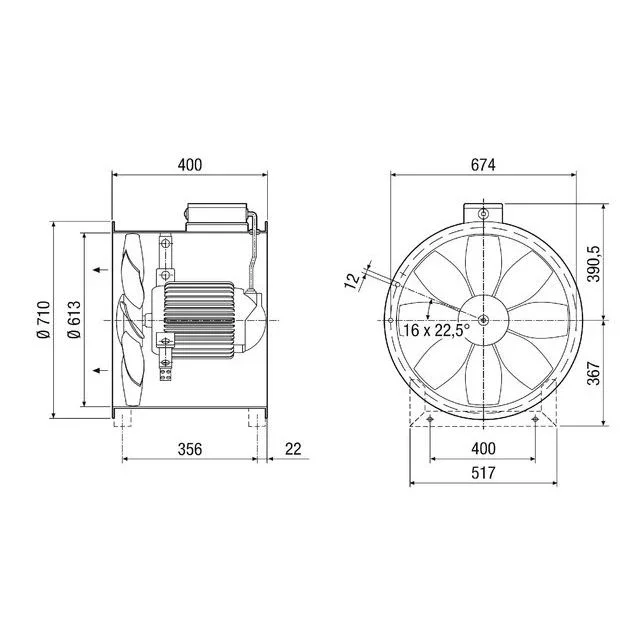

Technische Details Werkstoff des Gehäuses rostfreier Stahl Luftmenge unbelastet 13430 m³/h Anschlussspannung 400 V Gleichstrommotor nein Schutzart (IP) IP55 Polumschaltbar nein Länge 400 mm Durchmesser des Gehäuses 710 mm
