Niedax – Kabelrinne GFK-Kabelrinne KP 80.300 − 3 Meter

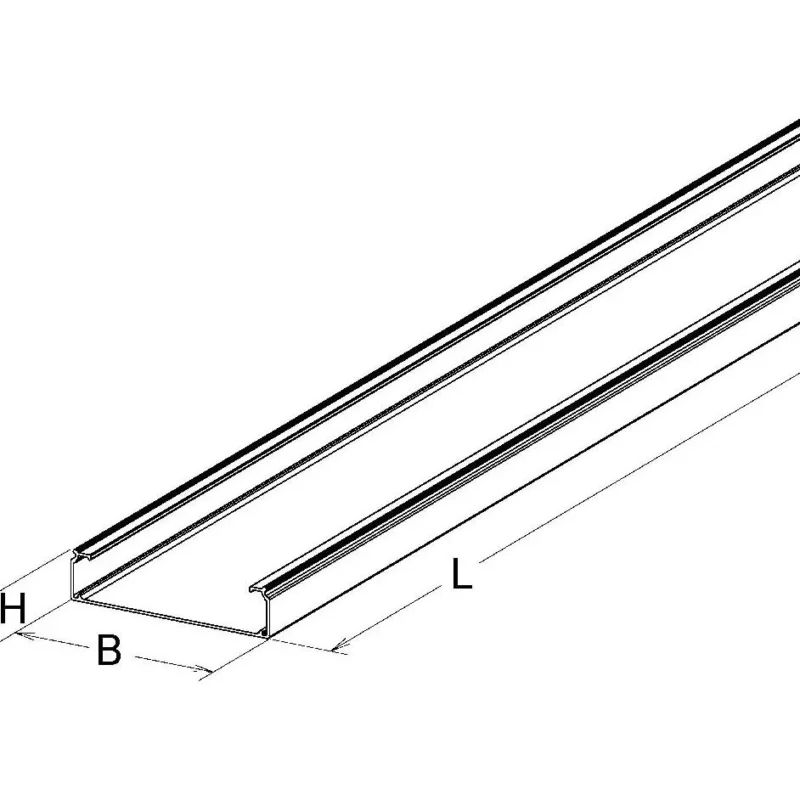

GFK-Kabelrinne, pultrudiert, mit ungelochten Seitenholmen und ohne Bodenlochung, mechanische Festigkeit nach IEC 61537, anteilmäßiges Befestigungszubehör bitte gesondert bestellen, halogenfrei. Der Stoßstellenverbinder KPGH 80 ist nicht im Lieferumfang enthalten bitte gesondert bestellen. Bei der Montage der Stoßstellenverbinder KPGH 80 ist die zu beachtenden Ausdehnungsdistanz der Kabelrinnen von ca. 3 mm zu berücksichtigen. Durch die Ausdehnung des Materials ist bei der Montage auf Folgendes zu achten: – Die Kabelrinne sollte nicht nahe oder an der Stoßstelle verschraubt werden. – Bei der Verschraubung der Kabelrinne auf den Auslegern ist grundsätzlich eine Durchgangsbohrung von Ø 9 mm für die Schrauben FKM 6X20 E4 in die Rinne einzubringen. Artikel auch in …AC (Harzmischung mit Acrylharz) lieferbar. Abmessungen (ca. Maße) H x B : 80 x 300 mm Materialstärke t : 3,2 – 4,5 mm Lieferlänge : 3000 mm Nutzbarer Querschnitt : 21940 mm² Werkstoff : UP-GF (glasfaserverstärkter Polyester) Farbton : kieselgrau RAL : 7032 (ähnlich)

Technische Details Höhe 80 mm Breite 300 mm Länge 3000 mm Arbeitslänge 3000 mm Nutzbarer Querschnitt 21940 mm² Mit Oberteil nein Seitenlochung nein Montagelochung im Boden nein NATO-Lochbild nein Ausführung ohne Verbinder Art des Verbinders geschraubt Geeignet für Funktionserhalt nein Werkstoff Kunststoff Einsatztemperatur -80..130 °C Werkstoffgüte GFK Oberflächenschutz sonstige Farbe grau RAL-Nummer 7032 Gewicht 3,63 kg/m Belastungstesttyp nach IEC 61537 Typ III Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m 1600 N/m Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m 1600 N/m
