Walther Werke – Baustromverteiler Anschlussverteilerschrank WAV0170R1 44kVA m.Zählerplatz

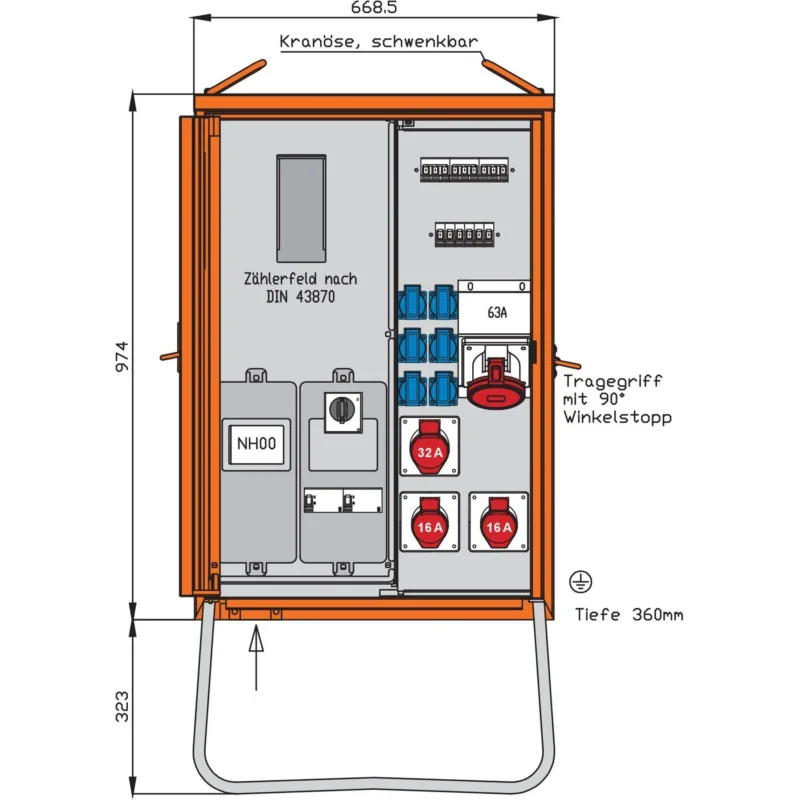

WALTHER AnschlussverteilerschrankAnschlussleistung: 44kVAnach IEC61439-4und DIN/VDE 43868/1Gehäuse (H14) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen und seitlichen Tragegriffen inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im IsolierstoffgehäuseSchutzart: IP 44Messeinrichtung Schutzart: IP 54Größe ca.: 974 x 669 x 360mm / H-B-T + Untergestell-Höhe ca.: 323mmAnschluss:1 NH00-Sicherungslasttrennschalter 80A mit Bügelklemmen 10-50qmmMessung:1 DS-Zählerplatz ohne Zähler nach DIN 43870/2Abgang / Absicherung:1 Leistungsschalter 3P 63A mit thermisch-magnetischem Auslöser1 RCD-Schutzschalter 4P 63A/300mA -B-1 CEE-Anbaudose 63A 5P 400V 6h ohne Vorsicherung -direkt ab RCD-1 RCD-Schutzschalter 4P 63A/30mA -B-1 CEE-Anbaudose 32A 5P 400V 6h mit Leitungsschutzschalter (MCB) 3P 32A -C-2 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-6 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-

Technische Details Ausführung Anschlussverteilerschrank Bemessungsspannung 230/400 V Bemessungsstrom 63 A Anschlussleistung 44 kVA Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig 2 Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig 1 Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig 1 Anzahl der SCHUKO-Steckdosen 6 Anzahl der Zählerfelder 1 Hauptschalter Leistungsschalter Hauptschalter-Bemessungsstrom 63 A Anzahl der Pole Hauptschalter 3 Anzahl der Leitungsschutzschalter 9 Fehlerstrom-Typ B Anzahl der Fehlerstrom-Schutzschalter 30 mA 1 Anzahl der Fehlerstrom-Schutzschalter 300 mA 1 Notschalter nein Schutzart (IP) IP44 Geeignet nach IEC/EN 61439-4 ja Werkstoff des Gehäuses Stahl Breite 669 mm Höhe 1297 mm Tiefe 360 mm
